オルソ画像とは？仕組みや活用事例・作成の流れをわかりやすく解説
ドローン測量や地図制作の現場で注目されている「オルソ画像」は通常の空撮写真とは異なり、位置のズレや歪みを補正した正確な地図として活用される点が特徴です。
しかし「どのような仕組みで作られるのか」「どんな場面で役立つのか」が分からない方も多いでしょう。
本記事では、オルソ画像の基本的な仕組みから活用事例、作成の流れまでを初心者にもわかりやすく解説します。
業務への導入を検討している方はぜひ参考にしてみてください。
オルソ画像とは？普通の空中写真との違いも紹介
オルソ画像とは、空中から撮影した写真に対して地形の起伏やカメラの傾きによって生じる歪みを補正し、地図のように正確な位置情報を持たせた画像のことです。
通常の空中写真は、建物が傾いて見えたり、距離や面積を正確に測れなかったりするため、測量や設計にはあまり向いていません。
一方で、オルソ画像は、真上から見たような状態に補正されているため、距離や面積をそのまま計測できる点が大きな特徴です。
土木・建設現場や農業、災害調査など、正確な位置情報が求められる場面で広く活用されています。
オルソ画像の作成手順
オルソ画像の作成は、主に次の5ステップで行われます。
- 空中写真を撮影する
- 標定点（GCP）を設置する
- 同時調整（空中三角測量）を行う
- 数値標高モデル（DEM）を作成する
- 正射変換・モザイク処理を行う
ステップごとの具体的な項目や、実際に行う際の注意点もチェックしましょう。
空中写真を撮影する
オルソ画像作成の最初の工程は、ドローンや航空機を用いて対象エリアの空中写真を撮影することです。
画像同士が十分に重なるよう「オーバーラップ」を確保することが重要で、一般的には前後80％、左右60％程度の重複率が推奨されています。
また、撮影高度やカメラの解像度によって最終的な精度が大きく左右されるため、目的に応じた設定を行う必要があります。
さらに天候や風の影響によってブレや影が発生すると精度低下につながるため、晴天かつ風の弱いタイミングで撮影することがポイントです。
標定点（GCP）を設置する
空中写真を撮影したら、次に標定点（GCP）を設置します。
標定点（GCP：Ground Control Point）は、オルソ画像の位置精度を高めるために地上に設置する基準点です。
既知の座標を持つポイントを複数配置し、それを画像内で対応付けることで、ズレの少ない高精度な補正が可能になります。
設置場所は均等に分散させることが重要で、特にエリアの四隅や中心付近に配置すると効果的です。
また、GNSS測量機器を用いて正確な座標を取得する必要があり、測定精度が低いと全体の品質にも影響するため注意が必要です。
同時調整（空中三角測量）を行う
次に行う同時調整（空中三角測量）は、複数の空中写真をもとにカメラ位置や姿勢を推定し、各画像の位置関係を整える工程です。
画像間の特徴点を自動で抽出・照合し、それらを基に三次元的な位置関係を計算することで、全体の整合性を確保します。
この処理によって、個々の写真がバラバラだった状態から、一つの連続したデータとして扱えるようになります。
なお、画像の重複不足やブレがあると特徴点の抽出精度が低下するため、撮影段階の品質がここで大きく影響します。
数値標高モデル（DEM）を作成する
次に、数値標高モデル（DEM）を作成します。
数値標高モデル（DEM）は、地表の高さ情報を数値データとして表現したもので、オルソ画像の補正に欠かせない要素です。
同時調整で得られた情報をもとに、地形の起伏や高さの違いを三次元的に再現し、各地点の標高を算出します。
このDEMを使用することで、建物や地形による歪みを補正でき、より正確な画像生成が可能になります。
ただし、植生や建物が多いエリアではノイズが入りやすいため、必要に応じてフィルタリングや編集を行うことが重要です。
正射変換・モザイク処理を行う
最後に正射変換とモザイク処理を行い、オルソ画像として完成させます。
正射変換では、DEMを用いて各ピクセルを正しい位置に補正し、真上から見たような歪みのない画像に変換します。
その後複数の画像をつなぎ合わせるモザイク処理を行い、一枚の連続した画像として仕上げます。
この際、色味の差や継ぎ目が目立つ場合は補正処理を加えることで、視認性の高い仕上がりになります。
最終成果物の品質は、この工程の調整精度に大きく左右されるため、慎重な確認が重要です。
オルソ画像の主な活用事例
オルソ画像の主な活用事例を、以下4つの用途別に紹介します。
- 都市計画・用地管理
- i-Construction・土木現場
- 災害対応
- 環境モニタリング
オルソ画像は「どこで何にどうやって使われているのか」を知るための情報収集に役立ててください。
都市計画・用地管理
オルソ画像は、都市計画や用地管理の分野における現況把握と意思決定の基盤として活用されています。
地図と同じ精度で建物配置や道路状況を確認できるため、土地利用の分析や再開発エリアの検討に役立ちます。
また、過去データと比較することで、街の変化や違法建築の有無を効率的にチェックすることも可能です。
紙の図面と異なり、最新の状況を反映できる点も大きなメリットです。
行政や不動産分野では、調査コスト削減と業務効率化の手段として導入が進んでいます。
i-Construction・土木現場
i-Construction（国土交通省が推進する建設現場の生産性向上を目的とした取り組み）の推進に伴い、土木現場でもオルソ画像の活用が広がっています。
施工前後の地形を比較することで、進捗管理や出来形確認を効率的に行える点が特徴です。
また、測量作業をドローンで代替することで、人手不足の解消や安全性の向上にもつながります。
取得したデータは3Dモデルとも連携でき、設計とのズレを視覚的に把握できる点も強みです。
現場全体を俯瞰して管理できるため、作業の精度向上と時間短縮の両立が実現できます。
災害対応
災害発生時には、被害状況を迅速に把握する手段としてオルソ画像が活用されます。
ドローンで広範囲を短時間で撮影し、正確な位置情報を持つ画像として共有することで、被災エリアの全体像を即座に把握できます。
オルソ画像の活用により、救助活動の優先順位付けや避難経路の確保がスムーズに行えるようになるのが大きなメリットです。
過去のデータと比較することで、被害の程度や変化も客観的に分析可能です。
現地に立ち入れない状況でも情報収集ができるため、初動対応の質を高める重要なツールとなっています。
環境モニタリング
環境モニタリングの分野では、自然環境の変化を継続的に把握するためにオルソ画像が活用されています。
森林の伐採状況や植生の変化、水域の広がりなどを定期的に比較することで、環境保全や管理に役立てることが可能です。

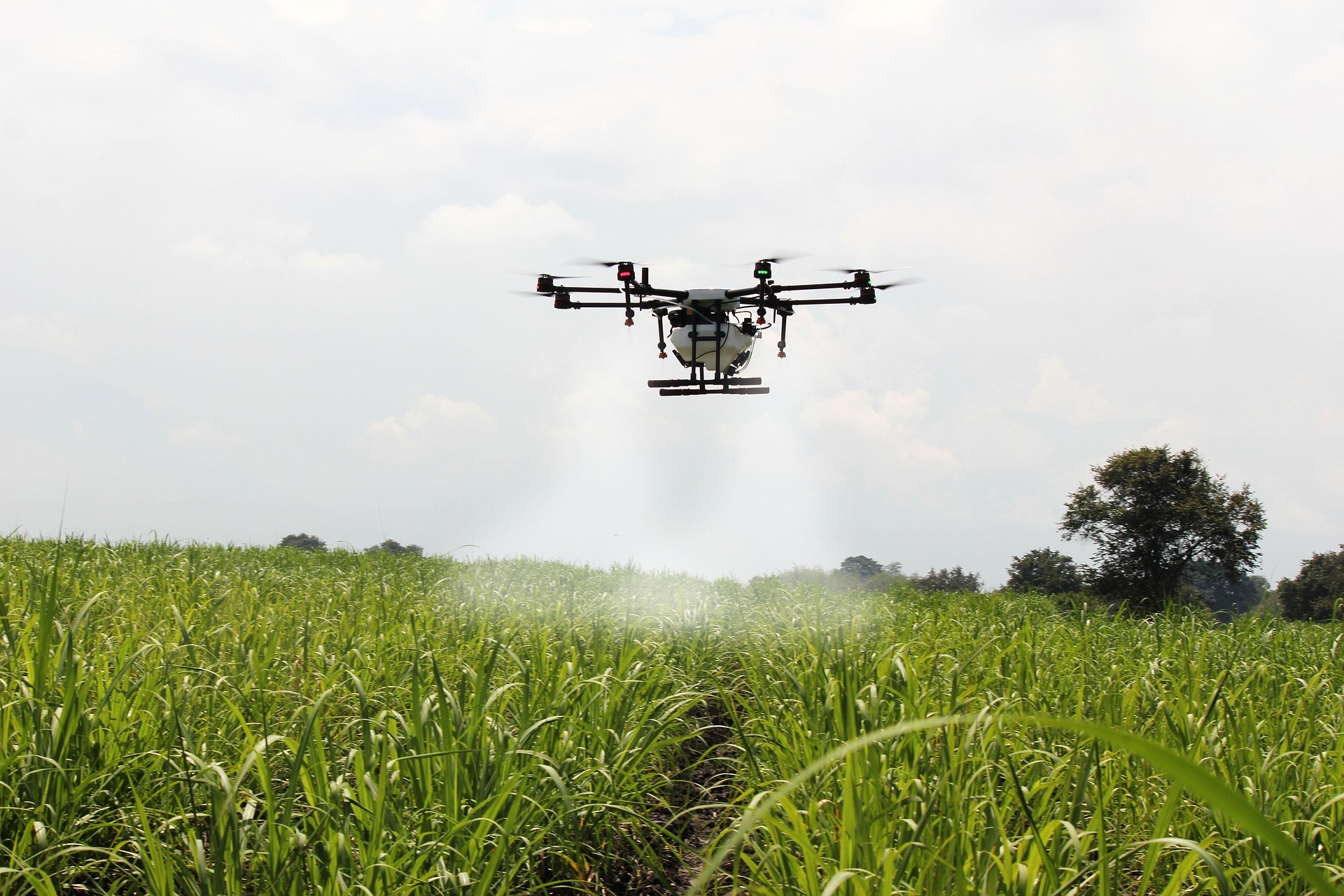

また、農業分野では作物の生育状況の確認や異常の早期発見にも活用されています。
広範囲を同一条件で記録できるため、データの一貫性が保たれる点も大きな利点です。
持続可能な資源管理を実現するための基盤データとして、今後も活用の幅が広がる分野です。
ドローンでオルソ画像を作成するメリット
ドローンでオルソ画像を作成するメリットは、短時間で広範囲の高精度データを取得できる点にあります。
従来の測量方法と比べて作業時間や人員を大幅に削減できるため、コスト効率の向上につながります。
また、人が立ち入りにくい場所でも安全に撮影できるため、事故リスクの低減にも効果的です。
さらに、同一条件で定期的に撮影することで、変化の比較や進捗管理がしやすくなる点も強みです。
現場の可視化と効率化を同時に実現できる手法として、多くの分野で導入が進んでいます。
オルソ画像を扱う際の注意点
オルソ画像を扱う際は、精度や利用目的に応じた適切な設定と運用が重要です。
撮影時の高度や重複率、標定点（GCP）の配置が不十分だと、位置ズレや歪みが発生し、正確な測定ができなくなる可能性があります。
また天候や光の条件によって影や色ムラが生じると、解析精度や視認性に影響を与える点にも注意が必要です。
さらに使用するソフトや処理方法によって品質に差が出るため、用途に合ったツール選定も欠かせません。
成果物は必ず確認・検証を行い、誤差の有無をチェックすることが重要です。
オルソ画像に関してよくある質問
最後に、オルソ画像に関してよくある質問へ回答します。
オルソ画像はどうやってダウンロードできる？使われるファイルの拡張子は？
オルソ画像は、専用の測量ソフトやクラウドサービスからダウンロードするのが一般的です。
ドローンで撮影したデータを処理した後、成果物としてPCに保存したり、クラウド経由で共有したりできます。
ファイル形式は用途によって異なりますが、代表的な拡張子としてはGeoTIFF（.tif）が多く使用されます。
GeoTIFFは位置情報を含むため、GISソフトと連携して計測や解析が可能です。
そのほか、JPEGやPNG形式で出力される場合もありますが、位置情報の精度を活かすならGeoTIFFの利用が適しています。
オルソ画像の撮影で座標を取得する方法は？
オルソ画像の撮影で座標を取得する方法は、主にドローンに搭載されたGPSやGNSS機能を利用する方法があります。
さらに高精度を求める場合は、RTK（リアルタイムキネマティック）やPPKといった測位技術を活用することで、数センチレベルの精度を実現できます。
加えて、地上に標定点（GCP）を設置し、測量機器で座標を取得する方法も一般的です。
上記の技術を組み合わせることで、より信頼性の高いオルソ画像を作成できます。
オルソ画像は無料で撮影できる？
オルソ画像の撮影自体はドローンやソフトがあれば一見無料に見える場合もあるものの、実際にはさまざまなコストが発生します。
機材の購入費や維持費、ソフトウェアの利用料に加え、操縦やデータ処理に関する専門知識も必要です。
飛行許可の取得や安全管理などの手間も考慮する必要があるため、単発の利用や高精度が求められる場合は、専門業者へ依頼した方が安心できるといえるでしょう。
